Вагон-дома стационарные на раме
Максимальная площадь в одном модуле: до 12 × 3,5 м. Здание устанавливается краном на подготовленное основание и служит как капитальная постройка — от домика для отдыха до корпуса детского лагеря.
- Длина
- до 12 м
- Ширина
- до 3,5 м
- Высота
- до 3,15 м
- Кровля
- Плоская или чердачная двускатная
- Отделка
- Полная, с мебелью
Стационарное исполнение

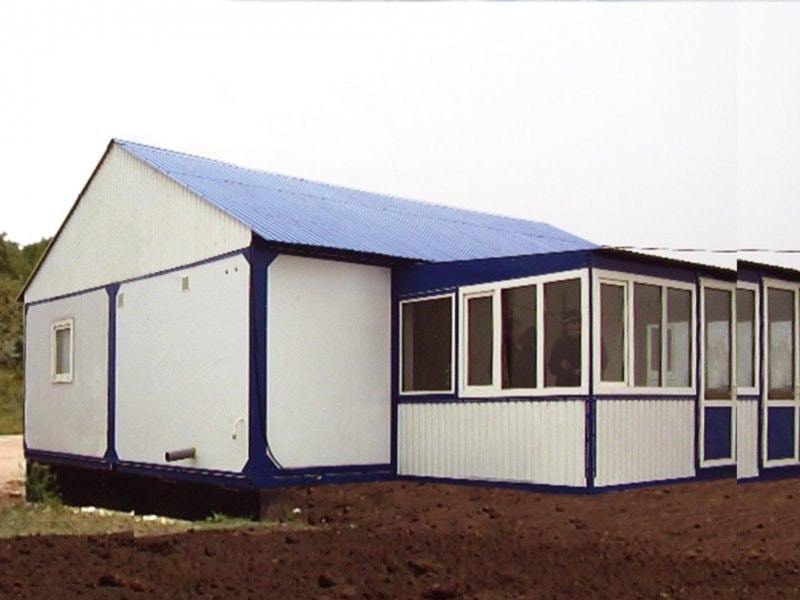

Стационарный вагон-дом — это тот же заводской модуль полной готовности, но без шасси и полозьев. Он ставится краном на ленту, плиты или винтовые сваи и рассчитан на постоянную эксплуатацию: расчётный срок службы — 20 лет.
За счёт отказа от ходовой части ширина увеличивается до 3,5 м, а длина — до 12 м. Это уже полноценная комната с нормальной мебелировкой, а не узкий вагончик. По желанию заказчика делается чердачная двускатная кровля с покрытием из оцинкованного окрашенного профлиста — здание выглядит как обычный дом.
Завод серийно изготавливает такие модули для баз отдыха, детских лагерей, санаторно-курортных учреждений и частных заказчиков.
Типовые проекты
Вагон-дом для отдыха (9 × 3,5 м)
Спальня с двуспальной кроватью и тумбами, гостиная с диваном и тумбой под телевизор, кухонная зона с мойкой, электроплитой и вытяжкой, санузел с душем и унитазом.
Вагон-дом для детского лагеря (9 × 3,5 м)
Односпальные кровати, прикроватные тумбы, вешалки. Планировка под нормативы размещения детей, отделка негорючими материалами.
Блок из двух домов (9 × 7 м)
Два модуля состыкованы в единое здание: две спальные зоны, общая кухня-столовая, санузел и душ, холодильник, микроволновая печь, шкафы.
Баня (9,6 × 3 м)
Парилка с полком и электрокаменкой, моечная с проточным водонагревателем, комната отдыха со столом и шкафами. Готовое здание, подключается на месте.
Конструкция и материалы
Все несущие узлы, сэндвич-панели, окна ПВХ и мебель изготавливаются на собственных линиях завода в Новоорске — без субподряда и посредников.
- Конструкция
- Каркас аквариумного типа
- Армирование
- Жёсткая конструкция рамы с использованием лаг из швеллера и уголка
- Крыша
- Каркасного типа из гнутых профилей, снаружи обшита металлическим листом. Внутренняя отделка — ламинированные плиты МДФ белого цвета
- Утепление крыши
- Гидроизоляция FOLDER Anticondensat + пенопласт ПСБ-25 толщиной 150 мм, пароизоляция — порилекс
- Днище
- Рама пола из швеллеров №10, уголков 50×50×5 и горячекатаного стального листа 1,2–2 мм на сварке
- Утеплитель пола
- Пенопласт ПСБ-25 толщиной 150 мм + п/э плёнка. Настил — OSB-3 18 мм + линолеум
- Стены
- Сэндвич-панели: оцинкованный окрашенный лист — утеплитель (пенопласт ПСБ / базальт 100 мм) — ламинированное МДФ или СМЛ
- Входная дверь
- Металлическая, собственного производства
- Перегородки жилых отсеков
- Сдвижные, по типу «купе», с фиксаторами в закрытом положении
- Окна
- Из профиля ПВХ собственного производства. Тип и размер — по заданию заказчика
- Входная площадка
- Выдвижная, с возможностью быстрого демонтажа при транспортировке здания
Инженерные системы и комплектация
- Электроснабжение
- Проводка по ПУЭ-99. Под зданием установлен ящик для вводного кабеля с разъёмом ШЩ 4×60, вводной кабель КГ с разъёмом ЩК 4×60. Длина кабеля — по заданию заказчика
- Отопление
- Электрические маслонаполненные радиаторы по 2 кВт
- Вентиляция
- Естественная (окна и вентиляционные клапаны), принудительная (вытяжные вентиляторы)
- Кондиционирование
- Возможна установка оконных кондиционеров или сплит-систем
- Водоснабжение
- Насос с автоматикой, гидроаккумулятор и пластиковый бак объёмом до 2000 л
- Охранно-пожарная сигнализация
- Устанавливается по заданию заказчика
- Мебель
- Собственного производства, из ламинированного ДСП
- Покраска
- В корпоративные цвета заказчика
- Условия эксплуатации
- Климатическое исполнение категории 1 по ГОСТ 15150-69, температура окружающего воздуха от −60 °C до +60 °C
Фотографии выполненных объектов
Почему завод, а не перекупщик
Полный цикл на одной площадке
Сэндвич-панели, пенополистирол ПСБ-15/25/35, окна ПВХ, мебель из ЛДСП и шасси — собственное производство. Цена не содержит наценки посредника, а сроки не зависят от чужих поставок.
Документы для тендера в комплекте
Сертификаты соответствия, паспорта изделий, сертификат на серийный выпуск шасси, система менеджмента качества. Полный ГОСТ-пакет закрывает требования госзакупок и тендеров нефтегазовых компаний.
Опыт работы с нефтегазом
Аккредитованный производитель для ПАО «НК Роснефть», ПАО «Газпром», ПАО АНК «Башнефть», ПАО «Татнефть». Поставки от Краснодара до Якутии, экспорт в Казахстан, США и Голландию.
40 лет и 500+ проектов
Завод работает с января 1985 года. В базе конструкторов — более 500 проектов вагон-домов и мобильных зданий площадью от 4 до 1620 м², которые можно взять за основу и адаптировать.
Что чаще всего спрашивают
Какое основание нужно под стационарный вагон-дом?
Достаточно ленточного основания, бетонных блоков ФБС или винтовых свай по углам и в промежуточных точках. Капитальный фундамент не требуется: рама здания сама по себе является жёсткой несущей конструкцией.
Можно ли состыковать несколько модулей в одно здание?
Да. Модули соединяются в блок-комплекс любой конфигурации — от блока из двух домов до вахтового посёлка на 960 м². Стыковка выполняется на объекте, кровля собирается из ферм и прогонов.
За какой срок изготавливается здание?
Типовое исполнение по проекту из базы завода — от 14 рабочих дней. Индивидуальный проект с разработкой планировки — от 30 дней. Точный срок фиксируется в спецификации к договору и зависит от загрузки производства и объёма партии.
Работаете ли вы по 44-ФЗ и 223-ФЗ?
Да. АО «НОЭМЗ» участвует в госзакупках и коммерческих тендерах, зарегистрировано на b2b-center.ru, поставляет продукцию аккредитованным заказчикам нефтегазового сектора. Комплект документов для тендера предоставляем по запросу — раздел «Для тендеров».
Как осуществляется доставка?
Здания на шасси перегоняются на буксире (скорость до 30 км/ч) либо перевозятся тралом. Стационарные модули и блок-контейнеры отгружаются автотранспортом или железной дорогой со станции Новоорск. Стоимость доставки рассчитывается по адресу объекта.
Можно ли изменить планировку и комплектацию?
Да, это стандартная практика. Планировка, состав мебели и оборудования, тип окон, цвет покраски и набор инженерных систем разрабатываются совместно с заказчиком. Завод выпускает индивидуальные проекты с 1985 года.
Какой гарантийный срок?
Гарантийный срок на поставляемую продукцию — 1 год со дня сдачи в эксплуатацию. Расчётный срок эксплуатации зданий — 20 лет. Всё поставляемое оборудование комплектуется паспортами и инструкциями по эксплуатации.
