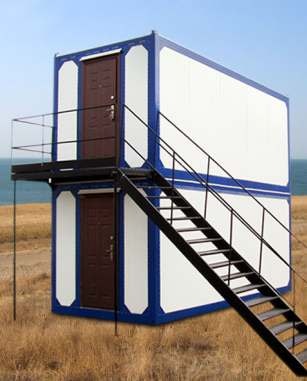

Двухэтажные модульные здания
Два уровня на площади одного модуля: решение для объектов, где участок ограничен, а нужны и рабочие места, и переговорная, и бытовые помещения.
- Этажность
- 2 уровня
- Лестница
- Наружная металлическая с площадкой
- Габарит модуля
- до 12 × 3,5 м на этаж
- Монтаж
- Краном, установка модуля на модуль
Типовая планировка двухуровневого блока
Спецификация из каталога завода:
- 1 этаж: тепловая завеса, шкаф для одежды, вешалка, огнетушитель, электрощит
- 1 этаж: стол письменный, кресло офисное, полка для документов, радиатор маслонаполненный
- 2 этаж: стол переговорный, стулья полумягкие
- 2 этаж: доска настенная металлическая, кондиционер
- Наружная металлическая лестница с площадкой между уровнями
Когда выгодно строить вверх
Двухуровневая схема применяется там, где площадь под застройку ограничена: действующая промплощадка, городская стройка в плотной застройке, объект внутри охраняемого периметра.
Второй уровень удваивает полезную площадь без увеличения пятна застройки и без дополнительных работ по основанию под второй модуль. Наружная лестница выносит транзит людей из рабочих помещений — совещания на втором этаже не мешают работе на первом.
Конструктив и утепление совпадают с одноэтажными модулями: сварной каркас, сэндвич-панели, исполнение до −60 °C.
Конструкция и материалы
Все несущие узлы, сэндвич-панели, окна ПВХ и мебель изготавливаются на собственных линиях завода в Новоорске — без субподряда и посредников.
- Конструкция
- Каркас аквариумного типа
- Армирование
- Жёсткая конструкция рамы с использованием лаг из швеллера и уголка
- Крыша
- Каркасного типа из гнутых профилей, снаружи обшита металлическим листом. Внутренняя отделка — ламинированные плиты МДФ белого цвета
- Утепление крыши
- Гидроизоляция FOLDER Anticondensat + пенопласт ПСБ-25 толщиной 150 мм, пароизоляция — порилекс
- Днище
- Рама пола из швеллеров №10, уголков 50×50×5 и горячекатаного стального листа 1,2–2 мм на сварке
- Утеплитель пола
- Пенопласт ПСБ-25 толщиной 150 мм + п/э плёнка. Настил — OSB-3 18 мм + линолеум
- Стены
- Сэндвич-панели: оцинкованный окрашенный лист — утеплитель (пенопласт ПСБ / базальт 100 мм) — ламинированное МДФ или СМЛ
- Входная дверь
- Металлическая, собственного производства
- Перегородки жилых отсеков
- Сдвижные, по типу «купе», с фиксаторами в закрытом положении
- Окна
- Из профиля ПВХ собственного производства. Тип и размер — по заданию заказчика
- Входная площадка
- Выдвижная, с возможностью быстрого демонтажа при транспортировке здания
Инженерные системы и комплектация
- Электроснабжение
- Проводка по ПУЭ-99. Под зданием установлен ящик для вводного кабеля с разъёмом ШЩ 4×60, вводной кабель КГ с разъёмом ЩК 4×60. Длина кабеля — по заданию заказчика
- Отопление
- Электрические маслонаполненные радиаторы по 2 кВт
- Вентиляция
- Естественная (окна и вентиляционные клапаны), принудительная (вытяжные вентиляторы)
- Кондиционирование
- Возможна установка оконных кондиционеров или сплит-систем
- Водоснабжение
- Насос с автоматикой, гидроаккумулятор и пластиковый бак объёмом до 2000 л
- Охранно-пожарная сигнализация
- Устанавливается по заданию заказчика
- Мебель
- Собственного производства, из ламинированного ДСП
- Покраска
- В корпоративные цвета заказчика
- Условия эксплуатации
- Климатическое исполнение категории 1 по ГОСТ 15150-69, температура окружающего воздуха от −60 °C до +60 °C
Что чаще всего спрашивают
Какое основание нужно под двухэтажный блок?
Нагрузка на опоры удваивается, поэтому основание рассчитывается индивидуально — обычно это ленточный фундамент, плиты или винтовые сваи с увеличенным числом точек опоры. Расчёт выполняется на этапе проекта.
Можно ли сделать внутреннюю лестницу?
Технически возможно, но это съедает полезную площадь обоих этажей и усложняет пути эвакуации. Стандартное заводское решение — наружная металлическая лестница с площадкой; она же служит вторым эвакуационным выходом.
За какой срок изготавливается здание?
Типовое исполнение по проекту из базы завода — от 14 рабочих дней. Индивидуальный проект с разработкой планировки — от 30 дней. Точный срок фиксируется в спецификации к договору и зависит от загрузки производства и объёма партии.
Работаете ли вы по 44-ФЗ и 223-ФЗ?
Да. АО «НОЭМЗ» участвует в госзакупках и коммерческих тендерах, зарегистрировано на b2b-center.ru, поставляет продукцию аккредитованным заказчикам нефтегазового сектора. Комплект документов для тендера предоставляем по запросу — раздел «Для тендеров».
Как осуществляется доставка?
Здания на шасси перегоняются на буксире (скорость до 30 км/ч) либо перевозятся тралом. Стационарные модули и блок-контейнеры отгружаются автотранспортом или железной дорогой со станции Новоорск. Стоимость доставки рассчитывается по адресу объекта.
Можно ли изменить планировку и комплектацию?
Да, это стандартная практика. Планировка, состав мебели и оборудования, тип окон, цвет покраски и набор инженерных систем разрабатываются совместно с заказчиком. Завод выпускает индивидуальные проекты с 1985 года.
Какой гарантийный срок?
Гарантийный срок на поставляемую продукцию — 1 год со дня сдачи в эксплуатацию. Расчётный срок эксплуатации зданий — 20 лет. Всё поставляемое оборудование комплектуется паспортами и инструкциями по эксплуатации.
