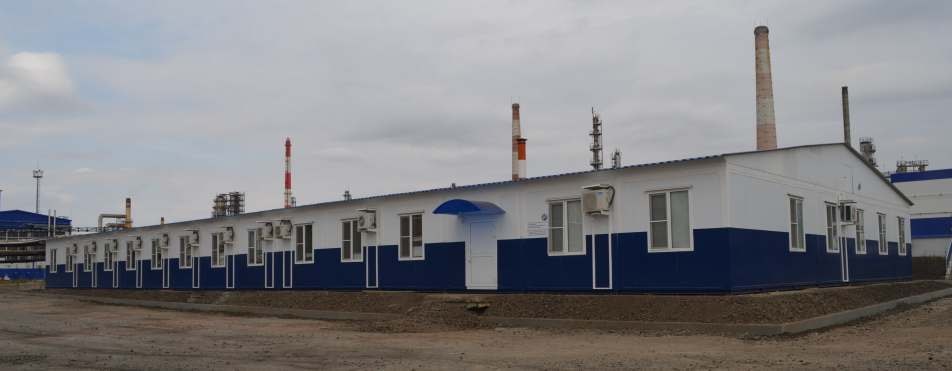

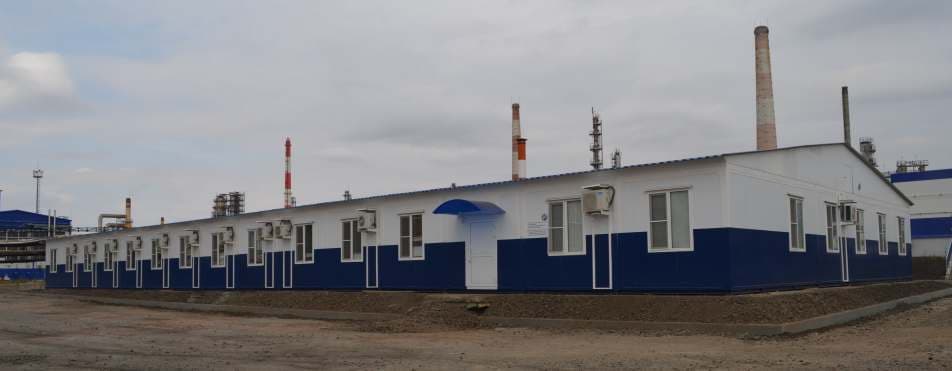

Административно-бытовые комплексы (АБК)
Административно-бытовой комплекс объединяет управление объектом и бытовое обслуживание персонала в одном здании: кабинеты и переговорная с одной стороны, гардеробные, душевые и сушилка — с другой.
- Состав
- Кабинеты, совещательная, архив, бытовые помещения
- Санитарная группа
- Гардеробные, душевые, санузлы, сушилка
- Инженерия
- Бойлерная, электрощитовая, вентиляция
- Площадь
- От 100 м², по заданию заказчика
Экспликация типового АБК
По проекту из каталога завода:
- Тамбур
- Коридор
- Архив
- Кабинеты (по числу сотрудников)
- Санузлы
- Душевые
- Бойлерная
- Сушилка

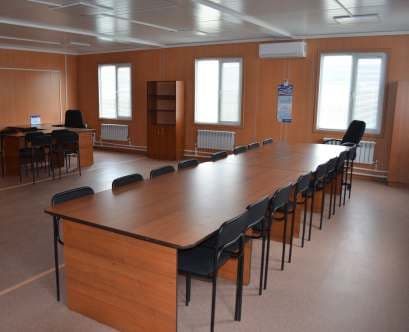

- Комната совещаний
Как проектируется АБК
Логика планировки — разделение «чистой» и «грязной» зон. Персонал заходит через тамбур в гардеробную, переодевается, сдаёт спецодежду в сушилку и только затем попадает в административную часть. Обратный маршрут — через душевые. Это требование санитарных норм для производственных объектов, а не архитектурное украшение.
Тамбур на входе — обязательный элемент при северной эксплуатации: он отсекает морозный воздух и не даёт выстывать коридору при постоянном движении людей.
Бойлерная выносится в отдельное помещение с самостоятельным входом: там же размещаются баки, насосная группа и электрощит.
Помещения АБК
Конструкция и материалы
Все несущие узлы, сэндвич-панели, окна ПВХ и мебель изготавливаются на собственных линиях завода в Новоорске — без субподряда и посредников.
- Конструкция
- Каркас аквариумного типа
- Армирование
- Жёсткая конструкция рамы с использованием лаг из швеллера и уголка
- Крыша
- Каркасного типа из гнутых профилей, снаружи обшита металлическим листом. Внутренняя отделка — ламинированные плиты МДФ белого цвета
- Утепление крыши
- Гидроизоляция FOLDER Anticondensat + пенопласт ПСБ-25 толщиной 150 мм, пароизоляция — порилекс
- Днище
- Рама пола из швеллеров №10, уголков 50×50×5 и горячекатаного стального листа 1,2–2 мм на сварке
- Утеплитель пола
- Пенопласт ПСБ-25 толщиной 150 мм + п/э плёнка. Настил — OSB-3 18 мм + линолеум
- Стены
- Сэндвич-панели: оцинкованный окрашенный лист — утеплитель (пенопласт ПСБ / базальт 100 мм) — ламинированное МДФ или СМЛ
- Входная дверь
- Металлическая, собственного производства
- Перегородки жилых отсеков
- Сдвижные, по типу «купе», с фиксаторами в закрытом положении
- Окна
- Из профиля ПВХ собственного производства. Тип и размер — по заданию заказчика
- Входная площадка
- Выдвижная, с возможностью быстрого демонтажа при транспортировке здания
Инженерные системы и комплектация
- Электроснабжение
- Проводка по ПУЭ-99. Под зданием установлен ящик для вводного кабеля с разъёмом ШЩ 4×60, вводной кабель КГ с разъёмом ЩК 4×60. Длина кабеля — по заданию заказчика
- Отопление
- Электрические маслонаполненные радиаторы по 2 кВт
- Вентиляция
- Естественная (окна и вентиляционные клапаны), принудительная (вытяжные вентиляторы)
- Кондиционирование
- Возможна установка оконных кондиционеров или сплит-систем
- Водоснабжение
- Насос с автоматикой, гидроаккумулятор и пластиковый бак объёмом до 2000 л
- Охранно-пожарная сигнализация
- Устанавливается по заданию заказчика
- Мебель
- Собственного производства, из ламинированного ДСП
- Покраска
- В корпоративные цвета заказчика
- Условия эксплуатации
- Климатическое исполнение категории 1 по ГОСТ 15150-69, температура окружающего воздуха от −60 °C до +60 °C
Что чаще всего спрашивают
Можно ли разработать АБК по нашей экспликации?
Да, это стандартный порядок работы. Пришлите перечень помещений с площадями или готовую планировку — конструкторский отдел разложит её на модули, проверит по габаритам перевозки и вернёт компоновку с расчётом.
За какой срок изготавливается здание?
Типовое исполнение по проекту из базы завода — от 14 рабочих дней. Индивидуальный проект с разработкой планировки — от 30 дней. Точный срок фиксируется в спецификации к договору и зависит от загрузки производства и объёма партии.
Работаете ли вы по 44-ФЗ и 223-ФЗ?
Да. АО «НОЭМЗ» участвует в госзакупках и коммерческих тендерах, зарегистрировано на b2b-center.ru, поставляет продукцию аккредитованным заказчикам нефтегазового сектора. Комплект документов для тендера предоставляем по запросу — раздел «Для тендеров».
Как осуществляется доставка?
Здания на шасси перегоняются на буксире (скорость до 30 км/ч) либо перевозятся тралом. Стационарные модули и блок-контейнеры отгружаются автотранспортом или железной дорогой со станции Новоорск. Стоимость доставки рассчитывается по адресу объекта.
Можно ли изменить планировку и комплектацию?
Да, это стандартная практика. Планировка, состав мебели и оборудования, тип окон, цвет покраски и набор инженерных систем разрабатываются совместно с заказчиком. Завод выпускает индивидуальные проекты с 1985 года.
Какой гарантийный срок?
Гарантийный срок на поставляемую продукцию — 1 год со дня сдачи в эксплуатацию. Расчётный срок эксплуатации зданий — 20 лет. Всё поставляемое оборудование комплектуется паспортами и инструкциями по эксплуатации.
Пришлите задание — вернём цену и сроки
Габариты, планировку или просто задачу своими словами. Если есть техническое задание или чертёж — укажите это в комментарии, менеджер запросит файл.
