Вагон-дома на шасси от завода-изготовителя
Мобильное здание на прицепе-шасси собственного производства — для проживания и работы вахтовых бригад в условиях частого перемещения по дорогам любой категории. Основной продукт завода с 1997 года.
- Длина
- от 6 до 10 м
- Ширина
- 2,45 или 2,8 м
- Высота
- 3,8 м
- Полная масса
- 9 000 кг
- Скорость буксировки
- до 30 км/ч
- Климатика
- −60…+60 °C, ГОСТ 15150-69
Цена зависит от длины, планировки, состава мебели и инженерных систем. Пришлите ТЗ — рассчитаем за 1 рабочий день.
Для чего нужен вагон-дом на шасси
Вагон-дом на шасси — это готовое здание на собственном прицепе, которое перегоняется на новую точку за один переезд и сразу готово к работе. Не нужен фундамент, не нужен кран для установки, не нужен монтаж на месте: подключили кабель — и объект работает.
Такая схема закрывает главную проблему буровых, ремонтных и изыскательских бригад: точка работ меняется каждые несколько недель, а людей всё это время надо где-то размещать, кормить, сушить спецодежду и вести документацию. Стационарная бытовка на такой ритм не рассчитана — её надо грузить, везти и выставлять заново.
АО «НОЭМЗ» выпускает вагон-дома на шасси с 2007–2008 годов, когда на заводе был изготовлен первый передвижной вагон и получен сертификат соответствия на серийный выпуск шасси. Сегодня это основное направление производства.
Прицеп-шасси собственного производства
Шасси изготавливается на заводе и подтверждено сертификатом соответствия. Состоит из рамы, передней поворотной и задней тележек, дышла, колёс в сборе с шиной, пневмопривода тормозов и электрооборудования.
- Наибольшая скорость буксировки
- 30 км/ч
- Система торможения
- Пневматическая двухпроводная от тягача, механический стояночный тормоз на передние колёса
- Грузоподъёмность
- 7 220 – 8 000 кг
- Масса снаряжённого прицепа
- 1 000 – 1 780 кг
- Полная масса
- 9 000 кг
- Нагрузка на переднюю ось
- 4 500 кг
- Нагрузка на заднюю ось
- 4 500 кг
- Опоры
- Четыре винтовых домкрата, запасное колесо в комплекте
Конструкция и материалы
Все несущие узлы, сэндвич-панели, окна ПВХ и мебель изготавливаются на собственных линиях завода в Новоорске — без субподряда и посредников.
- Конструкция
- Каркас аквариумного типа
- Армирование
- Жёсткая конструкция рамы с использованием лаг из швеллера и уголка
- Крыша
- Каркасного типа из гнутых профилей, снаружи обшита металлическим листом. Внутренняя отделка — ламинированные плиты МДФ белого цвета
- Утепление крыши
- Гидроизоляция FOLDER Anticondensat + пенопласт ПСБ-25 толщиной 150 мм, пароизоляция — порилекс
- Днище
- Рама пола из швеллеров №10, уголков 50×50×5 и горячекатаного стального листа 1,2–2 мм на сварке
- Утеплитель пола
- Пенопласт ПСБ-25 толщиной 150 мм + п/э плёнка. Настил — OSB-3 18 мм + линолеум
- Стены
- Сэндвич-панели: оцинкованный окрашенный лист — утеплитель (пенопласт ПСБ / базальт 100 мм) — ламинированное МДФ или СМЛ
- Входная дверь
- Металлическая, собственного производства
- Перегородки жилых отсеков
- Сдвижные, по типу «купе», с фиксаторами в закрытом положении
- Окна
- Из профиля ПВХ собственного производства. Тип и размер — по заданию заказчика
- Входная площадка
- Выдвижная, с возможностью быстрого демонтажа при транспортировке здания
Габаритные размеры
| Параметр | На шасси | На полозьях | На раме |
|---|---|---|---|
| Длина, м | от 6 до 10 | от 6 до 12 | до 12 |
| Ширина, м | 2,45; 2,8 | 2,45; 2,8 | до 3,5 |
| Высота, м | 3,8 | до 3,15 | до 3,15 |
Нестандартные габариты и планировки рассчитываются под задачу заказчика — в базе завода более 500 реализованных проектов площадью от 4 до 1620 м².
Инженерные системы и комплектация
- Электроснабжение
- Проводка по ПУЭ-99. Под зданием установлен ящик для вводного кабеля с разъёмом ШЩ 4×60, вводной кабель КГ с разъёмом ЩК 4×60. Длина кабеля — по заданию заказчика
- Отопление
- Электрические маслонаполненные радиаторы по 2 кВт
- Вентиляция
- Естественная (окна и вентиляционные клапаны), принудительная (вытяжные вентиляторы)
- Кондиционирование
- Возможна установка оконных кондиционеров или сплит-систем
- Водоснабжение
- Насос с автоматикой, гидроаккумулятор и пластиковый бак объёмом до 2000 л
- Охранно-пожарная сигнализация
- Устанавливается по заданию заказчика
- Мебель
- Собственного производства, из ламинированного ДСП
- Покраска
- В корпоративные цвета заказчика
- Условия эксплуатации
- Климатическое исполнение категории 1 по ГОСТ 15150-69, температура окружающего воздуха от −60 °C до +60 °C
Исполнения вагон-домов на шасси
Планировка подбирается под функцию. Ниже — типовые варианты из базы завода, каждый доступен как отдельный проект.
Жилой на 8 человек
Двухъярусные лежаки с рундуками, шкаф-мойка, водонагреватель на 15 л, холодильник, кондиционер. Базовое размещение вахтовой бригады.
Офис / штаб строительства
Переговорный стол, рабочие места, шкафы для документов, доска настенная, тепловая завеса. Для ИТР и производственного участка.
Столовая
Блок из двух вагон-домов: зал приёма пищи, кухня с промышленной плитой, ларь морозильный, моечные ванны, бак на 2000 л.
Сушилка на 24 человека
Сушильные шкафы, тепловентилятор КЭВ-3, вытяжная вентиляция, скамьи. Сушка спецодежды и обуви посменно.
Сауна
Парилка с полком и электрокаменкой, душ, моечная, ёмкость для воды на 1000 л, водонагреватель на 120 л.
Мастера и супервайзера
Одно- и двухместное размещение с рабочей зоной, санузлом и душевой кабиной — для линейного руководства на объекте.
Выполненные вагон-дома

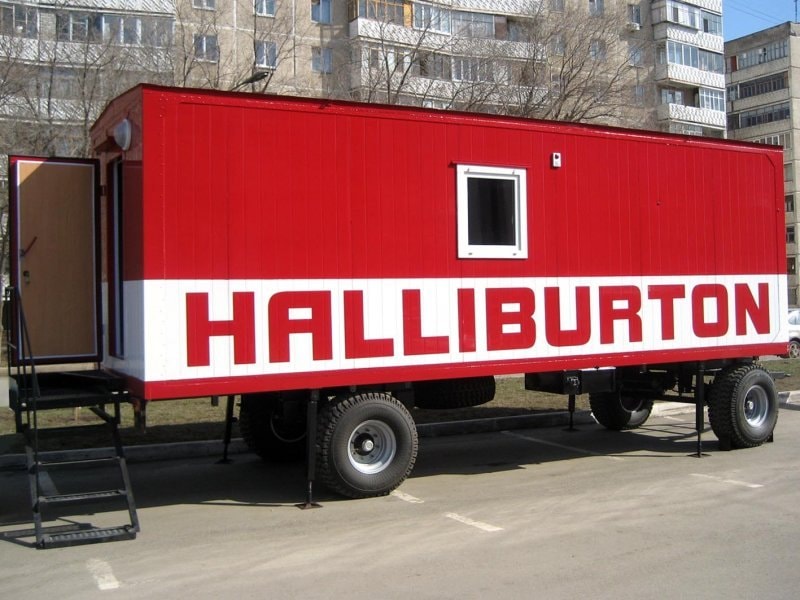

Здания в ливреях заказчиков: Halliburton, Газпром подземремонт, Роснефть, Башнефть, Baker Hughes, ОБК.
Почему завод, а не перекупщик
Полный цикл на одной площадке
Сэндвич-панели, пенополистирол ПСБ-15/25/35, окна ПВХ, мебель из ЛДСП и шасси — собственное производство. Цена не содержит наценки посредника, а сроки не зависят от чужих поставок.
Документы для тендера в комплекте
Сертификаты соответствия, паспорта изделий, сертификат на серийный выпуск шасси, система менеджмента качества. Полный ГОСТ-пакет закрывает требования госзакупок и тендеров нефтегазовых компаний.
Опыт работы с нефтегазом
Аккредитованный производитель для ПАО «НК Роснефть», ПАО «Газпром», ПАО АНК «Башнефть», ПАО «Татнефть». Поставки от Краснодара до Якутии, экспорт в Казахстан, США и Голландию.
40 лет и 500+ проектов
Завод работает с января 1985 года. В базе конструкторов — более 500 проектов вагон-домов и мобильных зданий площадью от 4 до 1620 м², которые можно взять за основу и адаптировать.
Что чаще всего спрашивают
Нужны ли документы на шасси для перегона по дорогам общего пользования?
Да, и они входят в поставку. Шасси выпускается серийно и имеет сертификат соответствия, изделие комплектуется паспортом. Максимальная скорость буксировки — 30 км/ч, торможение пневматическое от тягача.
Чем вагон-дом на шасси отличается от вагон-дома на полозьях?
Шасси — это полноценный прицеп с тележками, колёсами и тормозами: здание перегоняется тягачом по дорогам. Полозья предназначены для перемещения волоком по площадке или зимнику на короткие расстояния и стоят дешевле. Если объект меняется несколько раз за сезон и находится на дорожной сети — нужно шасси.
За какой срок изготавливается здание?
Типовое исполнение по проекту из базы завода — от 14 рабочих дней. Индивидуальный проект с разработкой планировки — от 30 дней. Точный срок фиксируется в спецификации к договору и зависит от загрузки производства и объёма партии.
Работаете ли вы по 44-ФЗ и 223-ФЗ?
Да. АО «НОЭМЗ» участвует в госзакупках и коммерческих тендерах, зарегистрировано на b2b-center.ru, поставляет продукцию аккредитованным заказчикам нефтегазового сектора. Комплект документов для тендера предоставляем по запросу — раздел «Для тендеров».
Как осуществляется доставка?
Здания на шасси перегоняются на буксире (скорость до 30 км/ч) либо перевозятся тралом. Стационарные модули и блок-контейнеры отгружаются автотранспортом или железной дорогой со станции Новоорск. Стоимость доставки рассчитывается по адресу объекта.
Можно ли изменить планировку и комплектацию?
Да, это стандартная практика. Планировка, состав мебели и оборудования, тип окон, цвет покраски и набор инженерных систем разрабатываются совместно с заказчиком. Завод выпускает индивидуальные проекты с 1985 года.
Какой гарантийный срок?
Гарантийный срок на поставляемую продукцию — 1 год со дня сдачи в эксплуатацию. Расчётный срок эксплуатации зданий — 20 лет. Всё поставляемое оборудование комплектуется паспортами и инструкциями по эксплуатации.
