Жилой вагон-дом на 8 человек
Базовый модуль вахтового посёлка: размещение восьми человек, бытовая зона с мойкой и водонагревателем, кондиционер и маслонаполненное отопление. Габарит 9 × 2,45 м.
- Вместимость
- 8 человек
- Габарит
- 9 × 2,45 м
- Спальные места
- Двухъярусные лежаки с рундуками
- Вода
- Водонагреватель 15 л, ёмкость 50 л
- Отопление
- Маслонаполненные радиаторы 2 кВт
Комплектация по спецификации завода
Стандартный состав жилого вагон-дома на 8 человек (9 × 2,45 м):
- Лежак двухъярусный с рундуком — спальные места с местом для хранения вещей под нижним ярусом
- Шкаф одностворчатый для личных вещей
- Шкаф-мойка с раковиной
- Водонагреватель накопительный на 15 л
- Ёмкость пластиковая на 50 л для запаса воды
- Радиатор маслонаполненный 2 кВт
- Вешалка для одежды
- Огнетушитель и электрощит
- Холодильник
- Кондиционер
- Стол приставной, стол, табуреты
- Решётка клапанная (приточная вентиляция)
- Тепловая завеса над входной дверью
Почему именно такая планировка
Планировка отработана на реальных вахтах. Лежаки с рундуками решают проблему хранения: у каждого проживающего есть закрытый объём под личные вещи, и в проходе не появляются сумки. Тепловая завеса над дверью удерживает тепло при постоянном входе-выходе бригады в спецодежде — на морозе это критично.
Приточные клапанные решётки и вытяжка обеспечивают воздухообмен при закрытых окнах: восемь человек в замкнутом объёме без вентиляции — это конденсат на стенах и сырость в вещах.
Состав мебели меняется под задачу: возможны варианты на 4, 6 или 10 человек, с выделенной сушилкой или без неё, с усиленной кухонной зоной.
Конструкция и материалы
Все несущие узлы, сэндвич-панели, окна ПВХ и мебель изготавливаются на собственных линиях завода в Новоорске — без субподряда и посредников.
- Конструкция
- Каркас аквариумного типа
- Армирование
- Жёсткая конструкция рамы с использованием лаг из швеллера и уголка
- Крыша
- Каркасного типа из гнутых профилей, снаружи обшита металлическим листом. Внутренняя отделка — ламинированные плиты МДФ белого цвета
- Утепление крыши
- Гидроизоляция FOLDER Anticondensat + пенопласт ПСБ-25 толщиной 150 мм, пароизоляция — порилекс
- Днище
- Рама пола из швеллеров №10, уголков 50×50×5 и горячекатаного стального листа 1,2–2 мм на сварке
- Утеплитель пола
- Пенопласт ПСБ-25 толщиной 150 мм + п/э плёнка. Настил — OSB-3 18 мм + линолеум
- Стены
- Сэндвич-панели: оцинкованный окрашенный лист — утеплитель (пенопласт ПСБ / базальт 100 мм) — ламинированное МДФ или СМЛ
- Входная дверь
- Металлическая, собственного производства
- Перегородки жилых отсеков
- Сдвижные, по типу «купе», с фиксаторами в закрытом положении
- Окна
- Из профиля ПВХ собственного производства. Тип и размер — по заданию заказчика
- Входная площадка
- Выдвижная, с возможностью быстрого демонтажа при транспортировке здания
Инженерные системы и комплектация
- Электроснабжение
- Проводка по ПУЭ-99. Под зданием установлен ящик для вводного кабеля с разъёмом ШЩ 4×60, вводной кабель КГ с разъёмом ЩК 4×60. Длина кабеля — по заданию заказчика
- Отопление
- Электрические маслонаполненные радиаторы по 2 кВт
- Вентиляция
- Естественная (окна и вентиляционные клапаны), принудительная (вытяжные вентиляторы)
- Кондиционирование
- Возможна установка оконных кондиционеров или сплит-систем
- Водоснабжение
- Насос с автоматикой, гидроаккумулятор и пластиковый бак объёмом до 2000 л
- Охранно-пожарная сигнализация
- Устанавливается по заданию заказчика
- Мебель
- Собственного производства, из ламинированного ДСП
- Покраска
- В корпоративные цвета заказчика
- Условия эксплуатации
- Климатическое исполнение категории 1 по ГОСТ 15150-69, температура окружающего воздуха от −60 °C до +60 °C

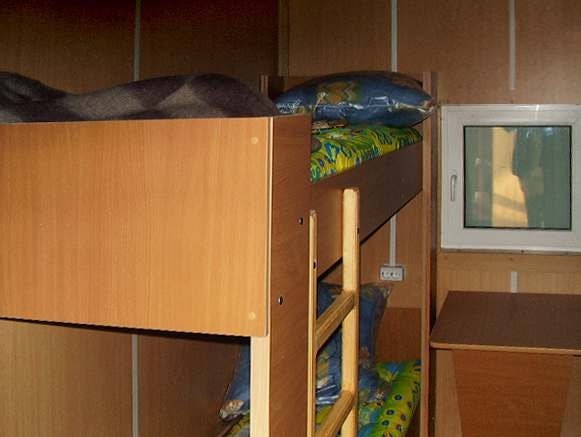

Интерьеры жилых модулей
Что чаще всего спрашивают
Можно ли сделать вагон-дом на 4 или 6 человек?
Да. Вместимость определяется планировкой: на том же габарите 9 × 2,45 м размещается от 4 до 10 мест. Меньшая вместимость освобождает место под рабочую зону, сушилку или расширенный санузел.
Есть ли душ и туалет в жилом вагон-доме?
В базовом исполнении на 8 человек — мойка и запас воды. Душевые и санузлы выносятся в отдельный модуль: так надёжнее по канализации и удобнее в обслуживании. Совмещённый вариант с душевой кабиной делается по запросу — например, в исполнении «Супервайзера».
За какой срок изготавливается здание?
Типовое исполнение по проекту из базы завода — от 14 рабочих дней. Индивидуальный проект с разработкой планировки — от 30 дней. Точный срок фиксируется в спецификации к договору и зависит от загрузки производства и объёма партии.
Работаете ли вы по 44-ФЗ и 223-ФЗ?
Да. АО «НОЭМЗ» участвует в госзакупках и коммерческих тендерах, зарегистрировано на b2b-center.ru, поставляет продукцию аккредитованным заказчикам нефтегазового сектора. Комплект документов для тендера предоставляем по запросу — раздел «Для тендеров».
Как осуществляется доставка?
Здания на шасси перегоняются на буксире (скорость до 30 км/ч) либо перевозятся тралом. Стационарные модули и блок-контейнеры отгружаются автотранспортом или железной дорогой со станции Новоорск. Стоимость доставки рассчитывается по адресу объекта.
Можно ли изменить планировку и комплектацию?
Да, это стандартная практика. Планировка, состав мебели и оборудования, тип окон, цвет покраски и набор инженерных систем разрабатываются совместно с заказчиком. Завод выпускает индивидуальные проекты с 1985 года.
Какой гарантийный срок?
Гарантийный срок на поставляемую продукцию — 1 год со дня сдачи в эксплуатацию. Расчётный срок эксплуатации зданий — 20 лет. Всё поставляемое оборудование комплектуется паспортами и инструкциями по эксплуатации.
